| Τόπος καταγωγής: | ΚΙΝΑ |
|---|---|
| Μάρκα: | ELECMAN |
| Πιστοποίηση: | UL |
| Αριθμό μοντέλου: | RSC |
| Ποσότητα παραγγελίας min: | 100 PC |
| Τιμή: | Negotiate |
| Συσκευασία λεπτομέρειες: | Συσκευασμένος στις δέσμες με την υφαμένη τσάντα |
| Χρόνος παράδοσης: | 30 ημέρες |
| Όροι πληρωμής: | L/C, T/T |
| Δυνατότητα προσφοράς: | 10000 PC/ημέρα |
| Υλικό: | Χάλυβας άνθρακα (Q195) | Η επιφάνεια τελειώνει: | γαλβανισμένο εν θερμώ |
|---|---|---|---|
| Τύπος: | Τύπος πάχους τοίχου | Μέγεθος: | 1/2» σε 6» |
| Διάρκεια: | 10 πόδια, 3,05 μέτρα | Σύνδεση: | Περασμένη κλωστή σύνδεση |
| Υψηλό φως: | Διοχέτευση ηλεκτρικού καλωδίου RSC,UL6 HDG Σκληρό ατσάλινο αγωγό,2 ίντσες RSC αγωγός |
||

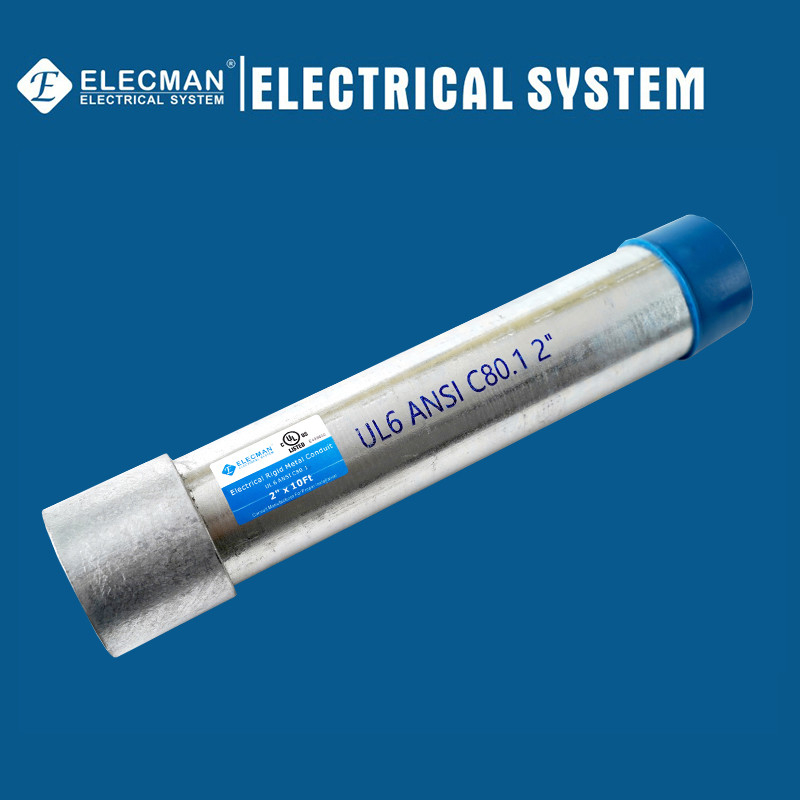

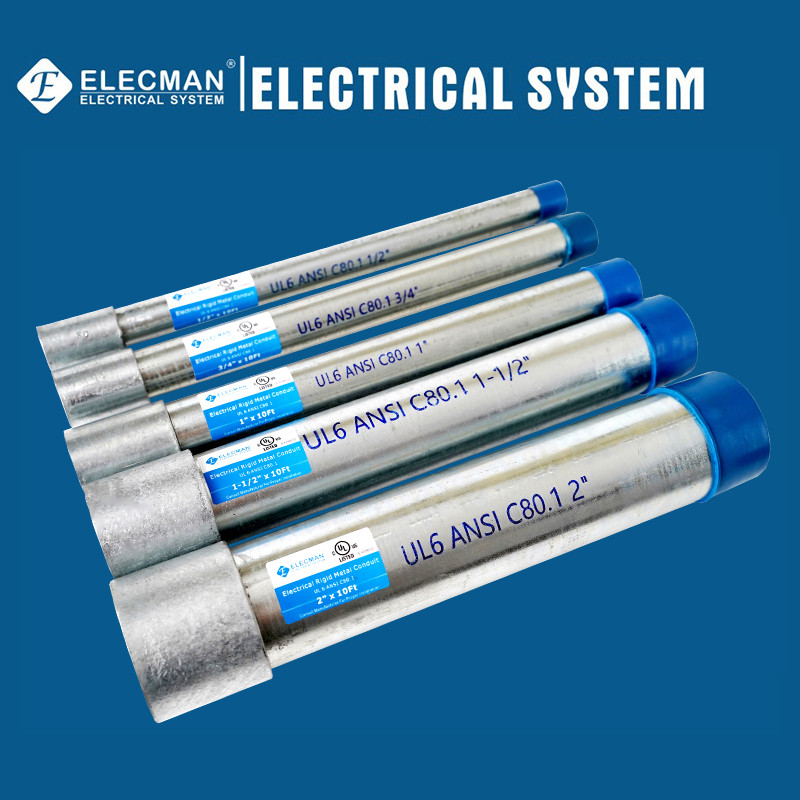

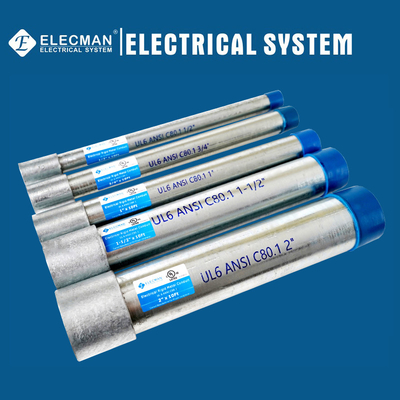

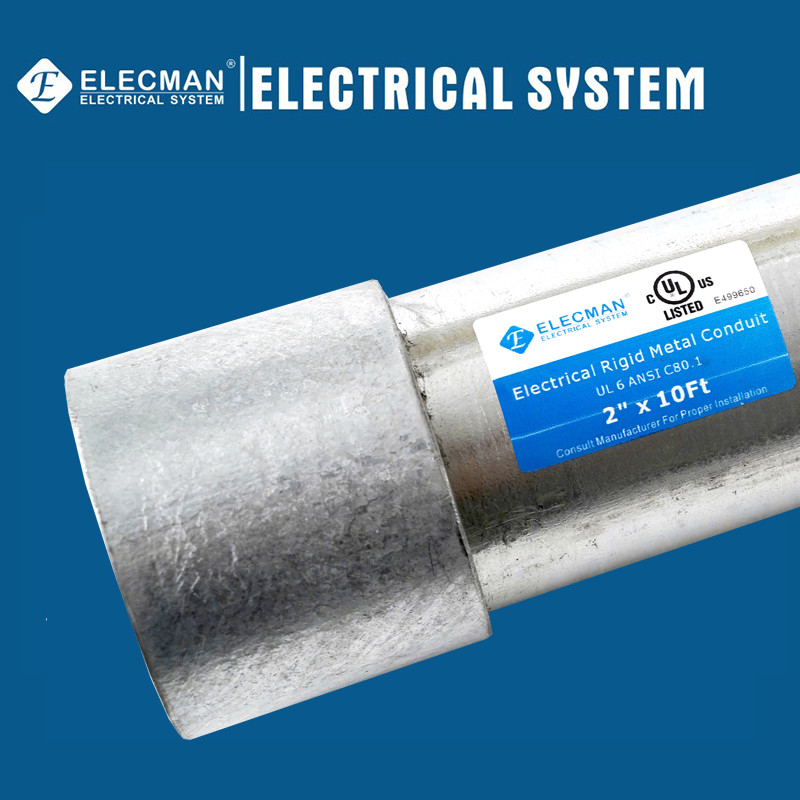

ELECMAN ®2 ιντσών UL6 HDG άκαμπτος ατσάλινος αγωγός (RSC αγωγός) Ηλεκτρικός αγωγός καλωδίου
Εφαρμογές
ELECMAN®Rigid Steel Conduit (RSC) is a threadable raceway of circular cross section designed for the physical protection and routing of conductors and cables and for use as an equipment grounding conductor when installed with its integral or associated coupling and appropriate fittings.
Χαρακτηριστικά
Πιστοποιήσεις και συμμόρφωση
ELECMAN®UL6 δομικός χάλυβας άνθρακα Ακατασταλμένος ατσάλινος αγωγός (RSC αγωγός)πρέπει να είναι ατσάλι άνθρακα, ηλεκτρικά συγκολλημένο, γαλβανισμένο και κατασκευασμένο σύμφωνα με τις ακόλουθες προδιαγραφές:
- Δεν ξέρω.
- Δεν ξέρω.
Δεδομένα προδιαγραφών
ELECMAN®UL6 δομικός χάλυβας άνθρακα Ακατασταλμένος ατσάλινος αγωγός (RSC αγωγός)είναι καταγεγραμμένα στο πρότυπο UL 6 ασφάλειας και κατασκευάζονται σύμφωνα με το ANSI C80.6Οι λεπτομέρειες πρέπει να είναι σύμφωνες με τον πίνακα 1.
| Πίνακας 1 | |||||||
| ΓΑΤ # | Μέγεθος συναλλαγών | Εξωτερική διάμετρος | Δάχος τοίχου | Διάρκεια | |||
| Δοκίμημα | χμ | Δοκίμημα | χμ | Περπάτημα | χμ | ||
| Δελτίο ΕΚΑΧ αριθ. | 1/2 ίντσες | 0.840 | 21.34 | 0.104 | 2.64 | 10 | 3050 |
| Δελτίο ΕΚΑΧ αριθ. | 3/4 ίντσες. | 1.050 | 26.67 | 0.107 | 2.72 | 10 | 3050 |
| RSC100 | 1" | 1.315 | 33.40 | 0.126 | 3.20 | 10 | 3050 |
| RSC125 | 1-1/4" | 1.660 | 42.16 | 0.133 | 3.38 | 10 | 3050 |
| Δελτίο ΕΚΑΧ αριθ. | 1-1/2 ίντσες | 1.900 | 48.26 | 0.138 | 3.51 | 10 | 3050 |
| RSC200 | 2 " | 2.375 | 60.33 | 0.146 | 3.71 | 10 | 3050 |
| RSC250 | 2-1/2 ίντσες | 2.875 | 73.03 | 0.193 | 4.90 | 10 | 3050 |
| RSC300 | 3 " | 3.500 | 88.90 | 0.205 | 5.21 | 10 | 3050 |
| RSC350 | 3-1/2 ίντσες | 4.000 | 114.30 | 0.215 | 5.46 | 10 | 3050 |
| RSC400 | 4 ίντσες | 4.500 | 114.30 | 0.225 | 5.72 | 10 | 3050 |
| RSC500 | 5 ίντσες | 5.563 | 141.30 | 0.245 | 6.22 | 10 | 3050 |
| RSC600 | 6 ιντσών | 6.625 | 168.30 | 0.268 | 6.80 | 10 | 3050 |
| Σημειώσεις: Εφαρμόσιμες ανοχές | |||||||
| Μέγεθος: 10ft ± 1/5in. 3050mm ± 5.08mm. | |||||||
| Εξωτερική διάμετρος: 1/2" έως 2" ± 0,015 ίντσες. 2-1/2" έως 4" ± 0.025in. (73mm ± 0.64mm). 5" έως 6" ± 1%. |
|||||||
Πρωτοϋλικά
Το ELECMAN ® Rigid Steel Conduit (RSC) παράγεται από δομικό χάλυβα άνθρακα (Q195).
Χημική σύνθεση
Ο τύπος χάλυβα και η χημική του σύνθεση (ανάλυση τήξης) πρέπει να είναι σύμφωνα με τον πίνακα 2.
| Πίνακας 2 | |||||||
| Τύπος | Αξία | Χημική σύνθεση, % | Μέθοδος αποοξείδωσης | ||||
| Γ | Μ | Ναι. | S | Π | |||
| Μέγιστο | |||||||
| Q195 | - | 0.06-0.12 | 0.25-0.50 | 0.3 | 0.05 | 0.045 | F |
Συστήματα κατασκευής
Το ELECMAN ® Rigid Steel Conduit (RSC) κατασκευάζεται σύμφωνα με την ακόλουθη διαδικασία παραγωγής:
Έλεγχος ποιότητας
Όλοι οι άνθρωποι της ELECMAN γνωρίζουν βαθιά ότι η βασική αξία της ELECMAN είναι να παρέχει προϊόντα υψηλής ποιότητας στους πελάτες, γι 'αυτό τα τμήματα ELECMAN QC έχουν πολύ αυστηρή διαδικασία ελέγχου ποιότητας,από την πρώτη ύλη στα προϊόνταΤο τμήμα Ελεγκτικής Ελέγχου Ελέγχου Ελέγχου Ελέγχου Ελέγχου Ελέγχου Ελέγχου Ελέγχου Ελέγχου Ελέγχου Ελέγχου Ελέγχου Ελέγχου Ελέγχου Ελέγχου Ελέγχου Ελέγχου Ελέγχου Ελέγχου Ελέγχου Ελέγχου Ελέγχου Ελέγχου Ελέγχου Ελέγχου Ελέγχου Ελέγχου Ελέγχουεπικαλύψεις ψευδαργύρου και χαρακτηριστικό κάμψης.
Πληροφορίες συσκευασίας
Οι αγωγοί RSC είναι συσκευασμένοι σε δέσμες με υφασμένη σακούλα, μπορούμε επίσης να βάλουμε το αυτοκόλλητο των πελατών σε σωλήνες, σε υφασμένη σακούλα,Θα βάλουμε ένα μεγάλο αυτοκόλλητο με λεπτομερείς πληροφορίες για τους πελάτες να διακρίνουν τα διαφορετικά μεγέθηΓια τις συνηθισμένες πληροφορίες συσκευασίας, ανατρέξτε στον πίνακα 3.
| Πίνακας 3 | ||||||
| ΓΑΤ # | Μέγεθος συναλλαγών | Υπερβολική δόση. | Δάχος | Βάρος | Συσκευή | |
| χμ | χμ | χιλιόγραμμα | Πιστοποιητικά | μικρός/μεγάλος όγκος | ||
| Δελτίο ΕΚΑΧ αριθ. | 1/2 ίντσες | 21.34 | 2.64 | 3.479 | 1 | 169 |
| Δελτίο ΕΚΑΧ αριθ. | 3/4 ίντσες. | 26.67 | 2.72 | 4.419 | 1 | 127 |
| RSC100 | 1" | 33.40 | 3.20 | 6.769 | 1 | 91 |
| RSC125 | 1-1/4" | 42.16 | 3.38 | 9.472 | 1 | 61 |
| Δελτίο ΕΚΑΧ αριθ. | 1-1/2 ίντσες | 48.26 | 3.51 | 10.939 | 1 | 37 |
| RSC200 | 2 " | 60.33 | 3.71 | 14.873 | 1 | 37 |
| Δελτίο ΕΚΑΧ αριθ. | 2-1/2 ίντσες | 73.03 | 4.90 | 23.184 | 1 | 19 |
| RSC300 | 3 " | 88.90 | 5.21 | 29.921 | 1 | 19 |
| RSC350 | 3-1/2 ίντσες | 101.60 | 5.46 | 39.484 | 1 | 15 |
| RSC400 | 4 ίντσες | 114.30 | 5.72 | 42.942 | 1 | 10 |
| RSC500 | 5 ίντσες | 141.30 | 6.22 | 63.194 | 1 | 6 |
| RSC600 | 6 ιντσών | 168.30 | 6.80 | 82.599 | 1 | 6 |
| Σημείωση: Μπορεί να συσκευαστεί σύμφωνα με τις απαιτήσεις συσκευασίας του πελάτη | ||||||
